    昆自集團10kV和順古鎮配電力工程(電力設計案例)介紹

    項目名稱:昆自集團10kV和順古鎮配電力工程(電力設計案例)

    業主:云南保山電力股份有限公司

    項目簡介:10kV和順古鎮配電工程位于騰沖縣的和順古鎮內。和順古鎮本次只設計改造原T6、T7配電室供電區域的高低壓配電網。為了提高供電可靠性、改善供電質量、降低運行電能損耗,將原分布于村子中心的變壓器安裝位置移到村子外圍,新分以下4個片區設置10/0.4kV箱變供電。古鎮有照明用電戶1102戶,動力用戶65戶。照明住宅每戶用電負荷為8kW/戶,普通動力用電負荷為24 kW/戶,帶互感器動力負荷有:中天寺2塊動力、寸氏宗祠1塊動力、水泵房1塊動力、中心學校1塊動力、山房酒店1塊動力。選擇變壓器的容量為4×800kVA。

    本次電力線入地改造,變電所采用歐式箱式變壓器。底座基礎待箱式變壓器訂貨后,根據廠家資料澆灌混凝土基礎。箱變帶裝飾木外殼,式樣甲方指定。箱式變電站內裝高壓環網柜(六氟化硫開關),供連接10kV環網接線及供電給變壓器;低壓配電柜供電給周圍各個巷道用戶,并在其低壓供電范圍內的電纜發生故障時,自動斷開故障線路。

    設計范圍:設計內容包括:(1)柏聯公司溫泉SPA以及精品酒店10kV外線接入。

    (2)柏聯公司和順東巷項目10kV外線接入。

    (3)柏聯公司和順西巷項目10kV外線接入。

    涉及專業:線路電氣、勘測、預算等專業。

    服務內容:初設、施工圖及竣工圖設計(含現場服務、編制概算,預、結算等)

    設計開展時間:2011年7月,簽訂時間:2011年6月29日

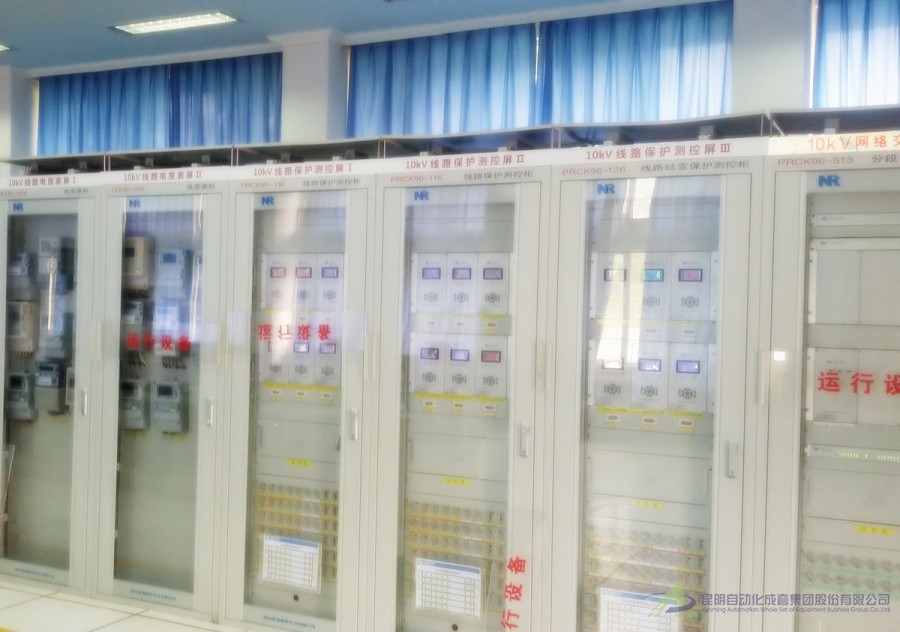

    項目實施后電度表屏安裝效果圖

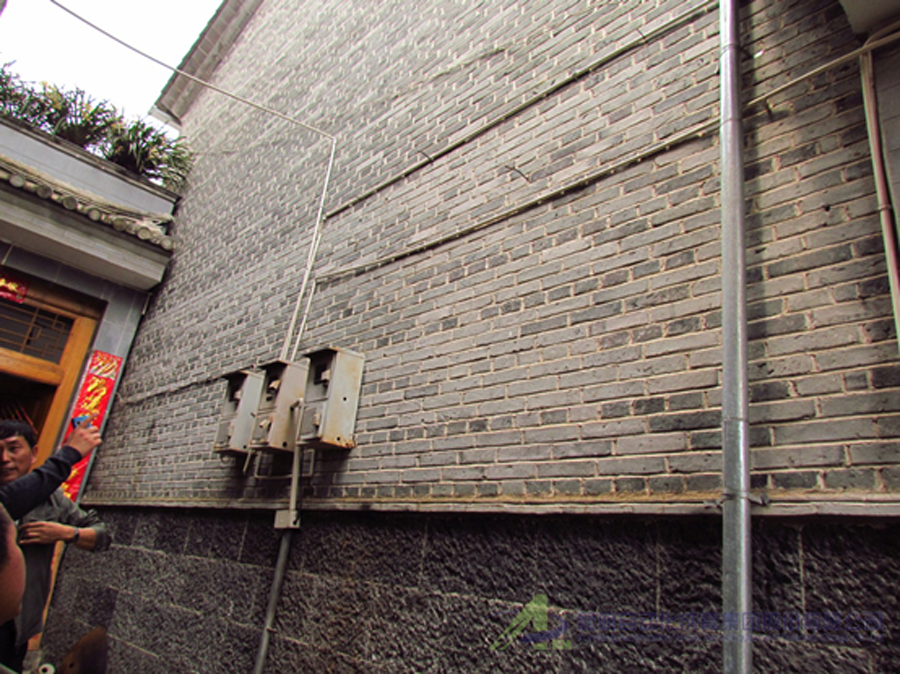

    項目實施前400V電纜分接箱安裝圖
