    昆自集團35kV石洞山風電場集電線路工程(電力設計案例)介紹

    項目名稱:昆自集團35kV石洞山風電場集電線路工程(電力設計案例)

    業主:云南彌勒石洞山發電有限公司

    項目簡介:35kV石洞山風電場集電線路工程位于彌勒縣石洞山風電場內。海拔在1951m~2075m之間,本集電線路架空段分A、B、C三回主線,A回主線有4回分支線,B回主線有2回分支線,C回主線有1回分支線,三條主線路從 110kV石洞山風電場升壓站向南方向出線,其中B、C回主線同塔架設,在延伸2km后,轉向西南,并分為A、B、C三回主線,依據風電場風機布置,A回主線分4回分支線,B回主線分2回分支線,C回主線有1回分支線,連接#1~#33風機,架空線路總長19.914km,其中單回路架設17.770km,雙回路架設2.144km(B、C回主線同塔雙回)。

    各風機電能先送入風機箱變,再由箱變采用電纜敷設至最近鐵塔,接入架空集電線路,電纜采用阻燃三芯銅芯電纜,型號為ZR-YJV22-35kV-3×70,電纜走線采用電纜埋管方式,起于各風機箱式變壓器,止于離風機最近一基鐵塔。電纜埋管敷設1根φ95RMDP電纜管。每一段箱變至鐵塔的電纜,共設至少2個電纜井,位于箱變和鐵塔旁邊,箱變至電纜上塔段的電纜路徑,本工程電纜段只包含箱變至鐵塔段電纜,總共新建電纜3255m。

    設計范圍:設計內容包括:起于石洞山風電場#1~#33風機,迄于石洞山風電場升壓站35kV出線構架的線路本體工程設計及工程預算書編制。

    涉及專業:線路電氣、線路結構、勘測、預算等專業。

    服務內容:初設、施工圖及竣工圖設計(含現場服務、編制概算,預、結算等)

    設計開展時間:2013年4月,簽訂時間:2013年3月6日

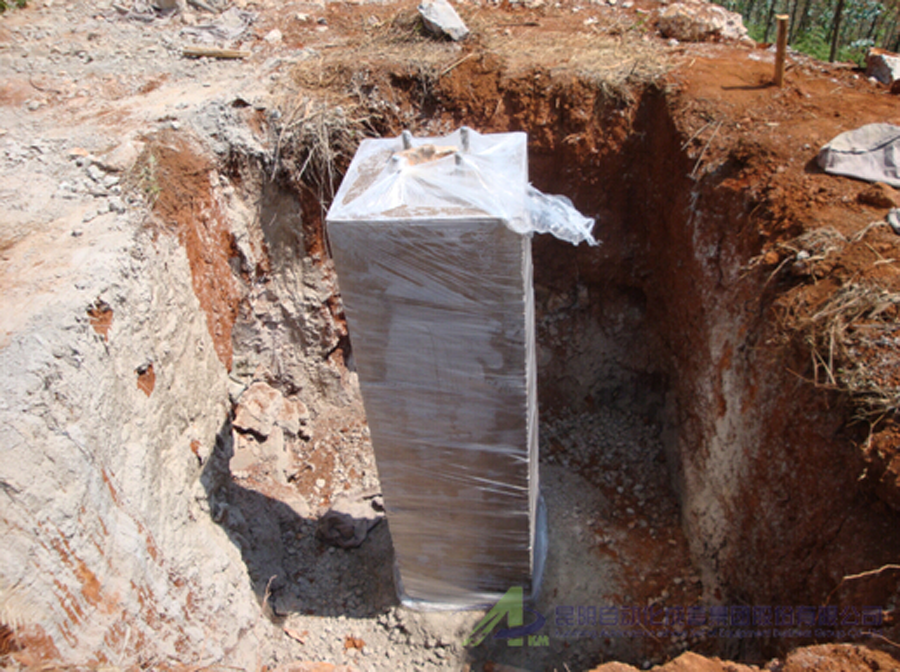

    基礎保養

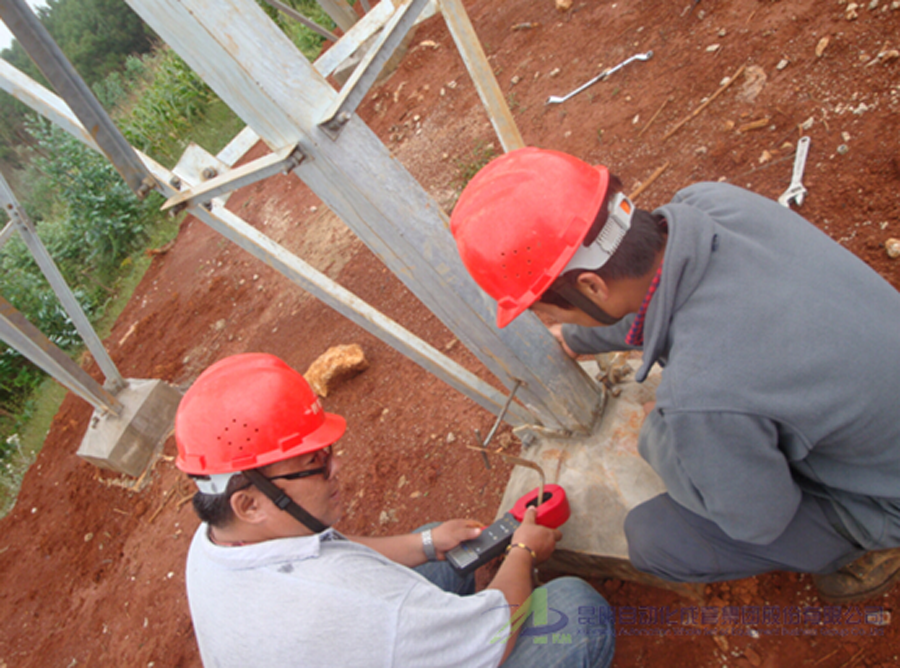

    接地電阻測量

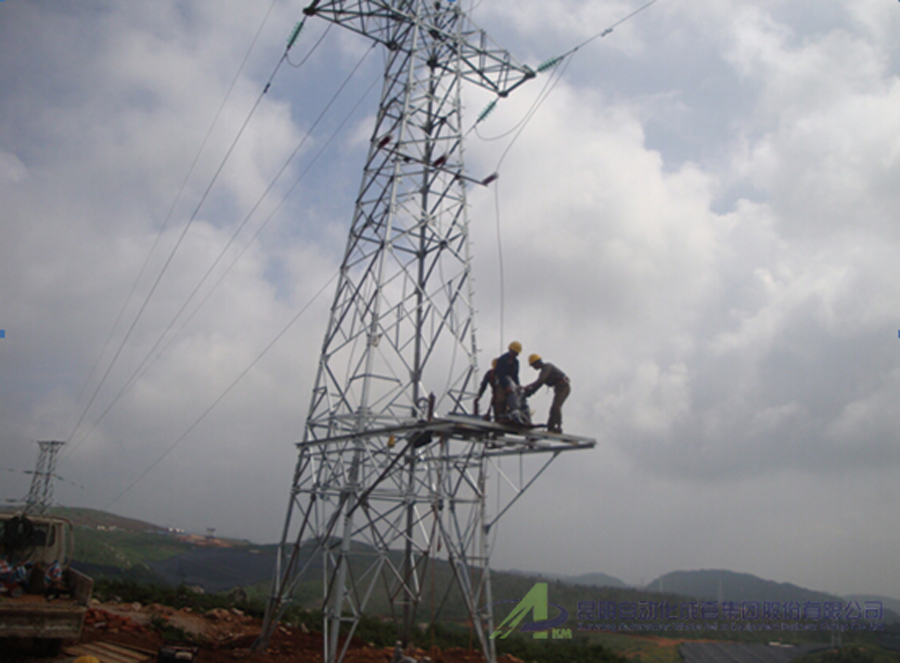

    35kV線路鐵塔避雷器安裝

    風電場內集電線路電纜直埋
