    昆自集團大理賓川縣老鷹巖并網光伏電站110kV送出工程實例(電力設計案例)介紹

    項目名稱:昆自集團大理賓川縣老鷹巖并網光伏電站110kV送出工程實例(電力設計案例)

    業主:云南大唐國際賓川新能源有限責任公司

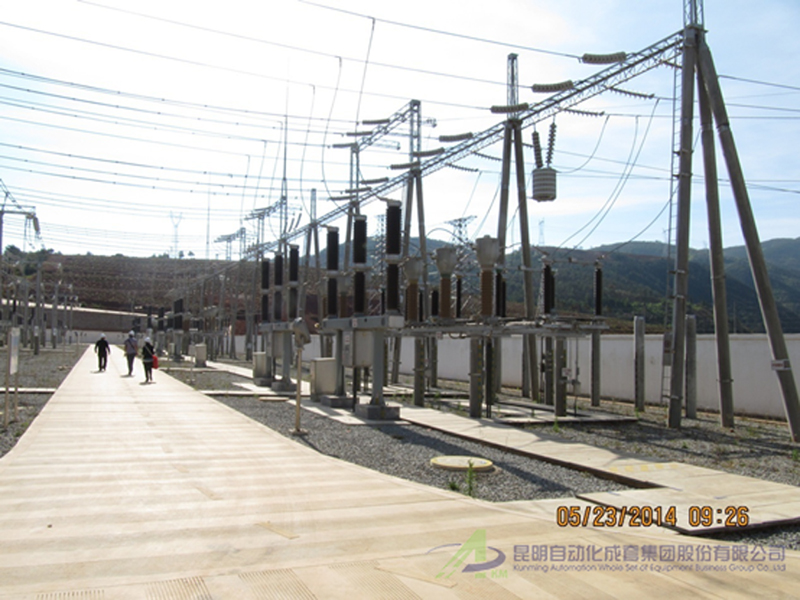

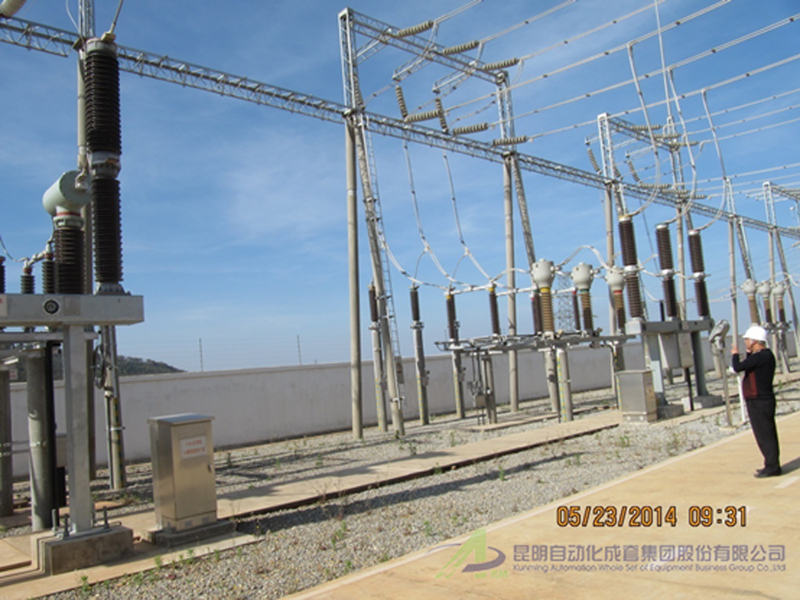

    項目簡介:220kV海東變電站位于下關市北東約30km的海東鎮楊柳村附近,介于海東與賓川屬地交界地帶海東轄區一側,海拔2482m,交通運輸方便。220kV海東變電站電壓等級為220kV/110kV/35kV,終期3臺主變,已建成2臺,容量2×180MVA。220kV屋外配電裝置采用雙母線接線,普通中型單列布置,最終6回,已建成4回,備用2回。110kV屋外配電裝置采用雙母線接線,普通中型布置,最終16回,已建成10回,備用6回。35kV屋內配電裝置采用KGN金屬鎧裝固定式開關柜單列布置,設計為3幢獨立的單層建筑。35kV主變進線采用架空進線,電容器組及站用變采用戶外布置,經電纜與戶內開關柜連接。

    建設規模:220kV海東變電站電壓等級:220kV/110kV/35kV,本期新增110kV老鷹巖間隔一個,接至110kV老鷹巖光伏升壓站。

    110kV老鷹巖光伏升壓站利用220kV海東變電站110kV配電區由東至西的第七個間隔(即2#主變110kV側間隔與110kV巨海線間隔之間的備用間隔)接入。

    涉及專業:本次新增間隔工程涉及電氣一次、電氣二次、土建設計、通信、概算等專業。

    服務內容:初設、施工圖設計、竣工圖設計(含現場服務、編制概預算等)

    設計開展時間:2014年5月
