一、 隔離開關的結構

1、隔離開關的結構

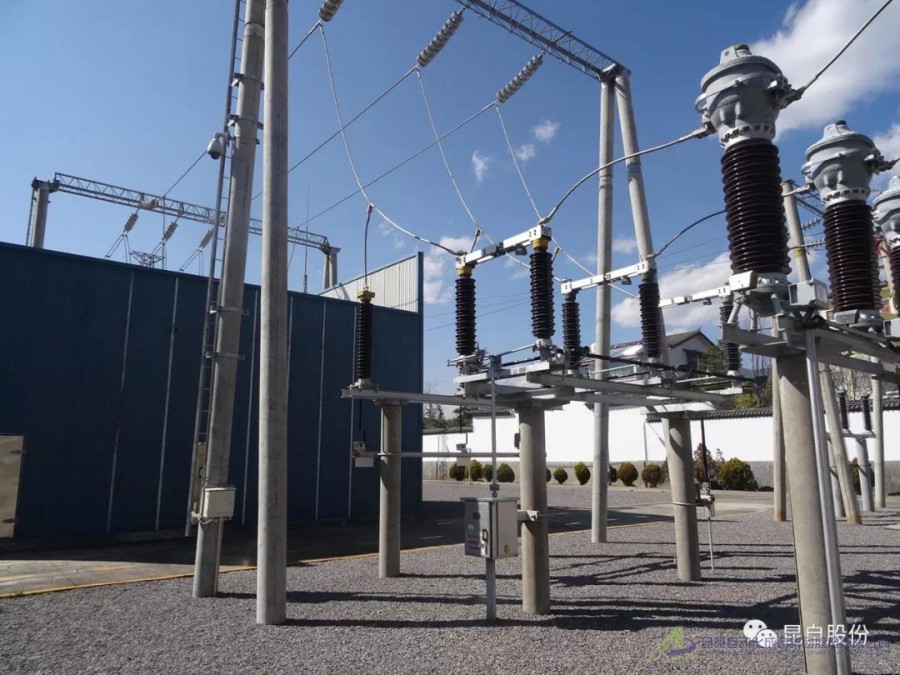

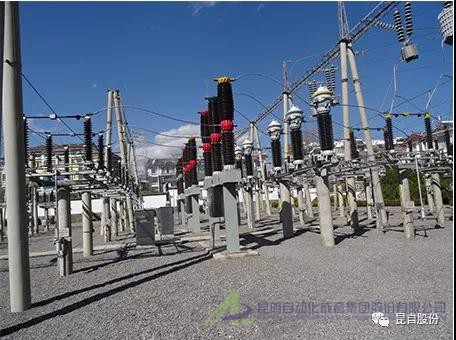

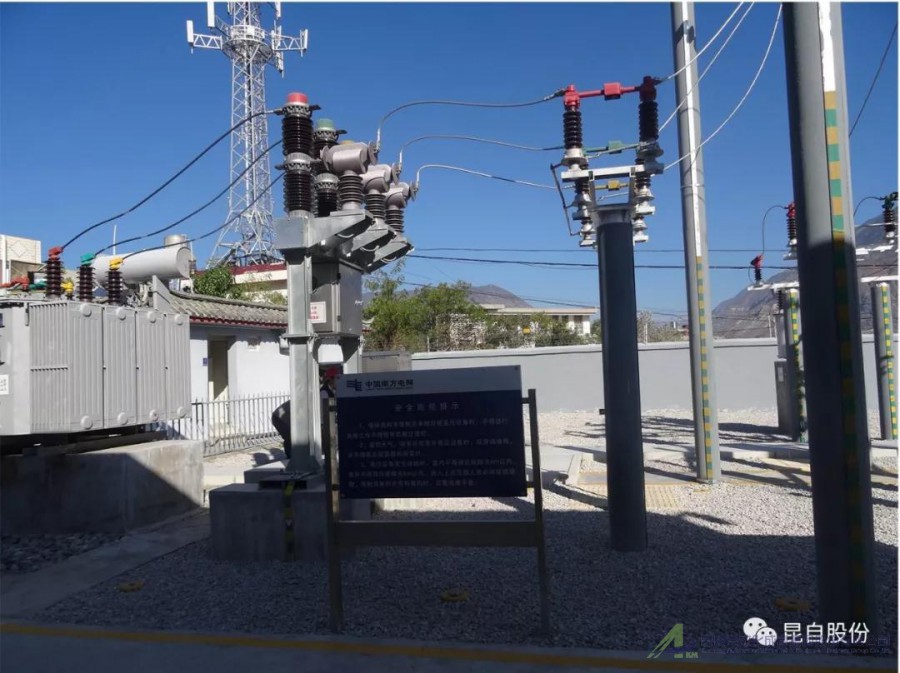

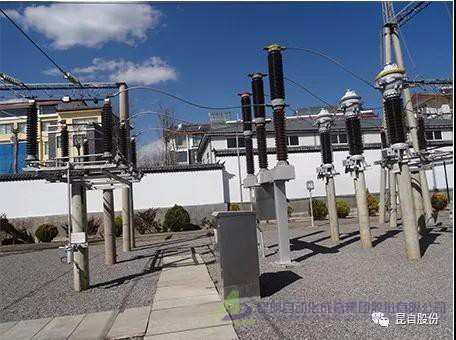

GW4型隔離開關為雙柱水平旋轉式結構，由3個單級組成，每個單級由基座、絕緣支柱和導電部分組成，配用手動或電動操作機構。

2、接地開關的結構

接地開關由固定在隔離開關導電管上的靜觸頭和安裝在底座上的動觸桿組成。

3、手力操動機構的結構

手力操動機構由水平面(或垂直面)內旋轉90°(或180°)的操作手柄，防雨罩及裝入其內的輔助開關組成。

4、電動操作機構

電動機構的主要元件有電動機、減速箱、輔助開關、限位開關、轉換開關、接觸器、斷路器等。

二、 隔離開關的動作原理

1、隔離開關的動作原理

操動機構輸出軸轉動90°(180°) 垂直管 操作軸轉動90°(180°) 操動拐臂 操作相主動極旋轉90°水平連桿 其余相主動極旋轉90°交叉連桿帶動從動極反向旋轉90°，實現三極聯動。

2、接地開關動作原理

操作機構借助傳動軸及水平連桿使接地開關轉動軸旋轉一定的角度，從而實現分合閘。

3、手力操動機構的動作原理

當手柄操作時，機構輸出軸轉動，帶動與機構的主軸連接在一起的輔助開關，在分，合閘動作時將相應的觸點切斷或閉合，發出相應的分、合信號。

4、電動操作機構的動作原理

電機啟動，驅動蝸輪蝸桿減速裝置，主軸轉動，帶動與主軸相連的隔離開關合、分閘。
