光纖電流差動保護借助于線路光纖通道，實時地向對側傳遞采樣數據，同時接收對側的采樣數據，各側保護利用本地和對側電流數據按相進行差動電流計算，根據電流差動保護的制動特性方程進行判別，判為區內故障時動作跳閘，判為區外故障時保護不動作。

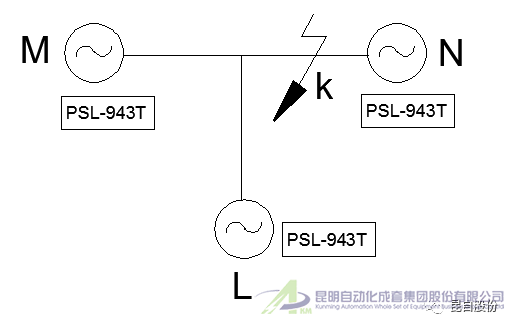

如圖一所示：K點短路時為區內故障，M側、N側、L側電流流向故障點K，方向相同，線路兩側電流的差電流不再為零，當其滿足電流差動保護的動作特性方程時，保護裝置發出跳閘命令快速將故障相切除。

圖一

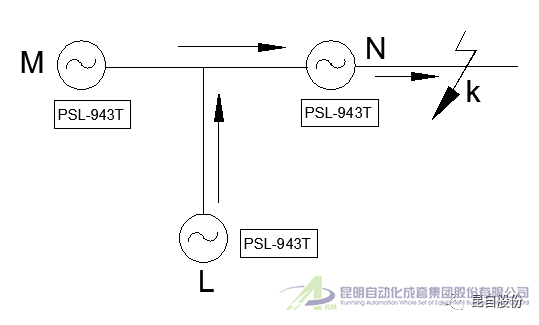

當線路在正常運行或發生區外故障時，線路兩側電流相位是反向的。如圖二所示，M側、N側、L側電流流向故障點K， 但M、L側電流與 N側相反，此時線路三側的差電流為零，保護裝置不動作。

圖二：

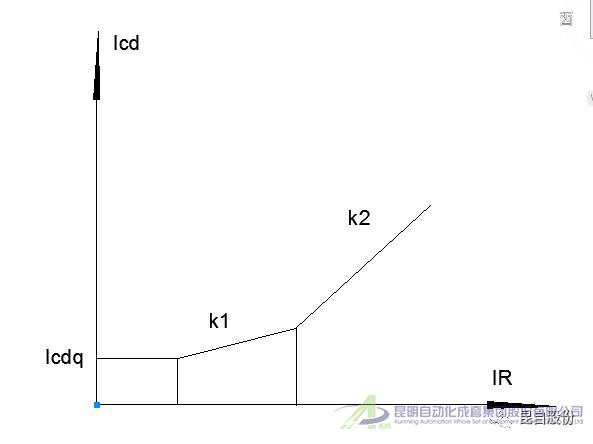

保護裝置的動作特性如圖三所示：

作為一名繼電保護調試人員，在進行線路光纖差動保護調試時，熟悉差動保護原理、線路接線方式及運行方式、故障判別方式，對裝置的現場調試至關重要?，F(xiàn)以南瑞繼保的RCS-943T保護裝置為例，簡單概述線路差動保護的聯調，以拋磚引玉，共同探討。

RCS-943T保護裝置主要用于線路T型接線，可實現“T”接輸電線路三端分相電流差動全線速動保護，在這里主要探討三側光差聯調的方法，對于裝置的單體調試不作細述。

我們在進行三端口光纖電流差動保護聯調前，應完成線路三端保護裝置單體調試、定值試驗、自環方式下各種區內外故障試驗及帶開關傳動試驗，具備聯調條件后，按以下步驟進行聯調，具體步驟如下：

一、保護裝置軟件版本號核對

核對保護裝置軟件版本號及CRC核驗碼，并做好記錄。

二、通道調試

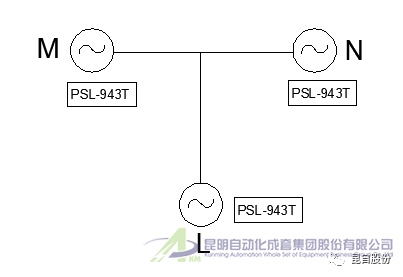

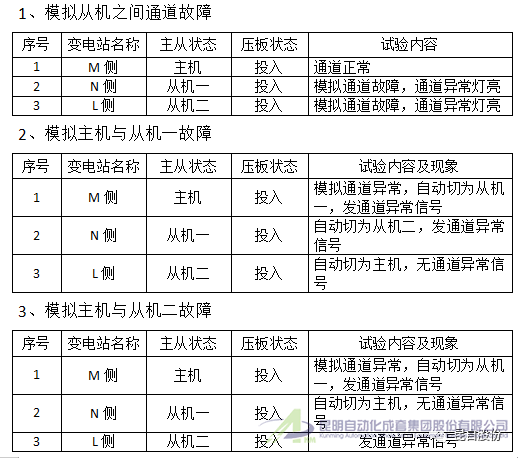

 仍以上圖為例，在三側RCS-943T保護裝置中，其中一側為主機，作為參考端，另外兩側為從機，作為同步端，主從機由裝置自動生成，不需整定（在保護狀態——通訊狀態中可以看到本側的主從狀態）。三側以同步方式交換信息，參考端采樣間隔固定，并在每一個采樣間隔中固定向對側發送一幀信息，兩個同步端隨時調整采樣間隔，與參考端保持同步。運行過程中，如從機一與從機二通道發生故障，同時線路上發生故障，分相差動保護仍能動作，若主機與任一從機之間通道發生故障，裝置自動切換主從機。如主機與從機一之間通道發生故障，主機自動切換為從機一，從機一自動切換為從機二，原來的從機二自動切換為主機，此時形成從機一與從機之間的通道異常的狀態，通道異常燈亮，主機的通道異常燈不亮，主機的差動保護不退出，線路故障時，主機發內部跳閘信號使兩個從機跳閘。故在T接線路上，任意兩個裝置之間通道發生異常，差動保護不會退出。

主從機裝置自動生成，調試時以裝置生成的主從機為準。

三、差動保護聯調

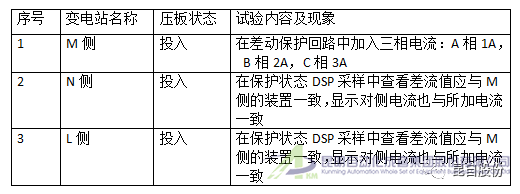

1、保護裝置差動電流傳變值檢查：投入三側光纖差動保護壓板，光纖通道正常，無告警信號。

同理，分別在N側變電站和L側變電站進行加量，檢查另兩側的電流采樣正常。

2、A、B通道正常，模擬區內故障：

合上三側斷路器，在M側用繼電保護測試儀加入故障電流（模擬A或B、C）相區內故障，三側裝置差動保護動作，跳開三側斷路器。

3、A、B通道正常，模擬線路單端或兩端空載運行，區內故障

3.1 合上M側、N側110kV線路斷路器，斷開L側斷路器，投入三側差動保護，在L側加入正常電壓值，在M側模擬單相或相間故障，M側、N側差動保護動作，跳開本側斷路器，L側無保護動作信號。（三側輪流進行試驗）

3.2 合上M側斷路器，斷開N變電站側、L側斷路器，投入三側差動保護，在M側模擬單相或相間故障，在N、L側加入正常電壓值，差動保護動作跳開斷路器。（三側輪流進行試驗）

4、A、B通道正常，模擬TA斷線（M側TA線）

合上三側斷路器，M側模擬TA斷線（三相電壓正常，A、B相無流，C相電流大于差動保護整定值），N、L側加入正常的電壓值，差動保護不動作。（三側輪流進行試驗）

5、模擬單側電源弱饋線路，區內故障（L側為弱饋線路）

合上三側斷路器， N側加入正常的電壓值，L側電壓低于60%額定電壓，在M側模擬單相或相間故障，差動保護可靠動作。（三側輪流進行試驗）

6、模擬通道故障，差動保護動作邏輯

6.1 當三側光差投入，任一通道異常時，保護裝置在故障情況下可靠動作，在現場聯調試驗中必須在任兩側同時加入故障量，且故障相別一致。即，合上三側斷路器，斷開M、N側光遷通道，在M側、L側同時模擬A相故障，光遷差動保護動作，跳開三側斷路器。

6.2 當有一通道異常時，如M、N側通道異常，投入M、L側兩側差動保護（將N側保護退出），在M、N任一側加入故障量，差動保護動作斷開兩側斷路器，但保護退出的N側保護不動作。

四、總結

以上方法簡單講述了光纖差動保護在投運前的聯調方法和步驟，目的就是根據光纖差動保護動作原理，結合實際運用中的運行方式，利用繼電保護測試儀模擬不同運行方式下不同故障時，保護裝置的動作邏輯，以此驗證保護裝置的二次接線及動作出口的正確性，保證繼電保護裝置在故障發生時能可能、快速切除故障，保證一次設備及系統的安全穩定運行。
